-Strip Baja berkekuatan tinggi-mesin Slitting Line berkecepatan tinggi

Komposisi

Parameter

1 Stocking Saddle, 1 set, 2 stasiun

Ф1000 -2100mm, beban 25T

2 Mobil Pemuatan Kumparan dengan Penutup Bergerak, 1 set

Kecepatan berjalan 0-8m/mnt, silinder hidrolik Ф220mm beban 25T

3 Uncoiler (dengan remote control), ekspansi hidrolik dari 508 hingga 610mm, 1 set

Ekspansi mandrel Ф470-620mm, AC 45KW untuk tegangan belakang 22KN, beban 25T

4 Pelat Panduan Saluran Masuk Uncoiler, 1 set

5 Pinch Roll, 5Roll PreLeveller, Kepala Geser Hidraulik dan Tempat Sampah, 1 set

Diameter gulungan cubit Ф200, roller perata Ф180mm, AC 75KW

6 Looper Masuk, 1 set

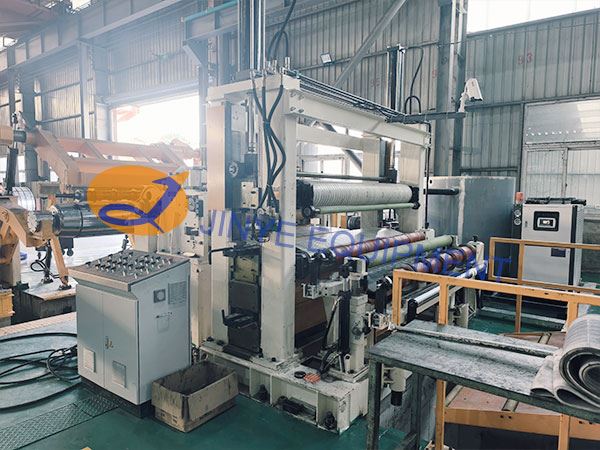

7 Slitter Punjung Tunggal

Diameter punjung Ф280mm, AC 250KW

Opsional:

1/ Penggantian Alat Otomatis + Susunan Alat Robot + Majalah Alat (dengan remote control), 1 set

2/ kepala slitter ganda dapat ditukar

8 Penggulung Scrap Horizontal, 2 set, sisi kiri dan kanan

AC 11KW, 2 set, skrap 2-15mm

9 Rakitan Looper Keluar dan Platform Penyampaian, 1 set

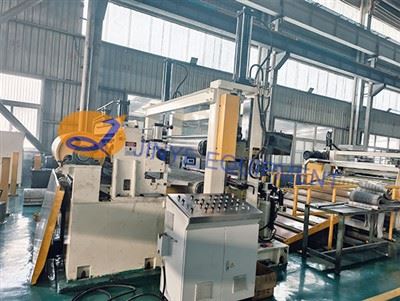

10 Poros Pemisah Ganda dan Alat Tegangan (perakitan), 1 set

poros pemisah φ110×1720,

ketegangan tekanan 157KN

Φ300*1720mm 2 lembar gulungan tegangan

Wol terasa terbungkus ketegangan pelat

11 Gulungan Pinch Daya Keluar, Geser Pemisah Hidraulik, Gulungan Sudut Belakang, 1 set

φ445.63×1720 roller pengukur defleksi

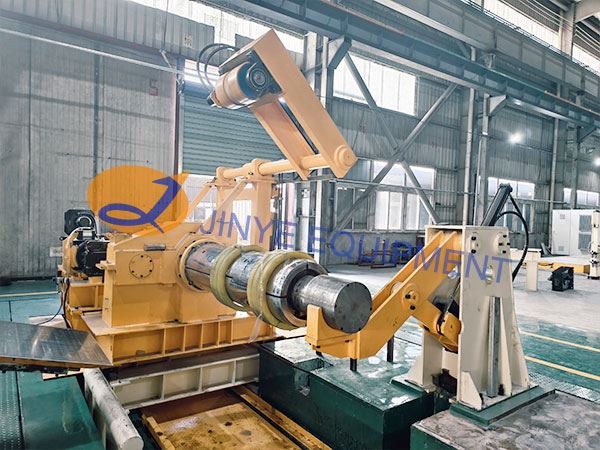

12 Tension Recoiler (dengan remote control), Perangkat Pengangkat Bertahap, Dukungan Mandrel + Penggulung Kertas, 1 set

mandrel Ф508mm x 1750mm,

AC 300KW, tegangan mundur hingga 5,5T

Silinder pendorong hidrolik: Ф100mm x 1750mm

13 Coil Discharging Car dan Cross Arm, masing-masing 1 set

Beban bongkar koil 25T

Diameter putar lengan silang 3840mm

Beban lengan silang: 25T x 4

14 Perangkat Sistem Hidraulik, 1 batch

11KW, tekanan kerja 10Mpa, pompa 50ml/r

15 Perangkat Sistem Pneumatik, 1 batch

60m³/jam, 0,5-0,7Mpa

16 Perangkat Keras dan Perangkat Lunak Sistem Kontrol, 1 set

Sertakan Komponen Deteksi Khusus, 1 batch

Kabel Sambungan dan Kabel Khusus dari Kabinet Kontrol ke Peralatan dan antar Peralatan, 1 set

17 Pagar Pengaman di sekitar peralatan, 1 batch

18 Peralatan dan Komponen Penting Lainnya, 1 batch

19.Pengoperasian Suku Cadang, 1 batch

Coil diangkat dengan crane dari tempat penyimpanan koil ke stocking saddle koil, kemudian dikirim dengan mobil koil ke mandrel uncoiler. Mandrel mengembang untuk mengamankan koil, tali dilepas. Kepala strip dipandu ke unit pinch roll, dikirim ke head shear untuk memotong kepala kumparan, kemudian ke slitter untuk digorok. Setelah melewati looper bebas, ia memasuki perangkat tegangan dan kemudian memutar ulang.

Lini produksi terdiri dari: Mobil pemuatan koil → Uncoiler → Unit Pinch roll → Head shear → Looper → Perangkat pemusatan → Slitter → Scrap winder → Looper → Tension stand → Divider shear → Recoiler → Coil discharging car → Rotating cross arm.

TIDAK.

Nama Barang

Jumlah

Perkataan

1

Peralatan Mekanik

1 banyak

1.1

Tabel Persiapan

1 set

2 stasiun

1.2

Memuat Mobil dengan pelat penutup yang dapat digerakkan

1 set

1.3

Uncoiler (dengan remote control), mandrel hidrolik φ508 hingga φ610, penggulung kertas

1 set

1.4

Pelat Panduan Infeed Uncoiler

1 set

1.5

Pinch Roll, 5rolls Leveler, Kepala Geser Hidraulik, dan Kotak Scrap

1 set

1.6

Entry Loop (atau Akumulator)

1 set

1.7

Slitter Tempat Pisau Tunggal + Penggantian Pisau Otomatis + Pengaturan Pisau Robot + Perpustakaan Pisau (dengan remote control)

1set

1.8

Penggulung Scrap Horisontal Offline

2 set

Sisi kiri dan kanan

1.9

Komponen Loop Keluar dan Platform Transfer

1 set

1.10

Poros Pemisah Ganda dan Perangkat Ketegangan

1 set

1.11

Roll Pinch Power Outfeed, Geser Pemisah Hidraulik, Roll Deflektor Belakang

1 set

1.12

Recoiler (dengan remote control), Perangkat Lambat, Dukungan Mandrel + Pelepas Kertas

1 set

1.13

Bongkar Mobil, Pintu Putar Lengan Silang

masing-masing 1 set

1.14

Unit Sistem Hidraulik

1 banyak

1.15

Unit Sistem Pneumatik

1 banyak

1.16

Alat Khusus

1 banyak

1.17

Peralatan dan Perangkat Lain yang Diperlukan

1 banyak

1.18

Pagar Pengaman di sekitar Peralatan

1 banyak

2

Peralatan Kontrol Otomasi Listrik

1 banyak

2.1

Perangkat Keras & Perangkat Lunak Sistem Kontrol (termasuk panduan pengguna perangkat keras (setidaknya versi elektronik) dan perangkat lunak commissioning)

1 set

2.2

Menghubungkan kabel dari kabinet kontrol ke peralatan dan antar peralatan, dan kabel khusus (kabel daya dan kontrol)

1Set

3

Komisioning Suku Cadang

3.1

Bilah, spacer, dll. untuk commissioning
